H3C交換機狀態指示燈的含義,你知道嗎?

我們都知道交換機前面板一般有很多狀態指示燈,它指示了設備的運行狀況,同時也能反映設備運行的某些信息。狀態指示燈為現場運維人員提供了一手?jǐn)?shù)據,所以弄懂不同指示燈的含義很有必要。
    對于H3C不同型號的交換機包含的狀態指示燈類型也不盡相同,但常見的指示燈有:系統狀態指示燈(SYS)、端口狀態指示燈、端口模式指示燈(MODE)、管理用以太網口狀態指示燈(MGMT)、交流電源指示燈(PWR)、RPS電源指示燈(RPS)、擴展卡狀態指示燈(SLOT)等。指示燈顏色一般有綠色、紅色和黃色,綠色表示設備相關功能正常;紅色表示設備相關功能異常;黃色要具體問題具體分析,可能是提示某些信息,可能是某功能異常,還可能是某功能正在啟動中。


下面以H3C S5110V2-28P 、S5110V2-28P-HPWR和S5130S-52S-H1三款機型為例,介紹一下交換機狀態指示燈的含義。

1.S5110V2-28P

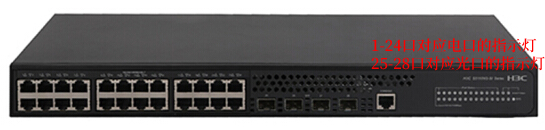

H3C交換機
上圖紅色范圍1-24號指示燈是以太網端口狀態指示燈,當指示燈綠色常亮?xí)r,表示端口連接正常;當指示燈綠色閃爍時,表示端口正在接收或發送數據;指示燈滅,表示端口未使用。右側25-28號指示燈是SFP口狀態指示燈,指示燈含義與以太網端口狀態指示燈一樣。系統狀態指示燈(SYS),綠色常亮表示交換機已經正常啟動,紅色常亮表示設備存在故障,燈滅表示設備沒有通電。


2.S5110V2-28P-HPWR
該型號設備具備PoE供電功能,狀態指示燈含義與S5110V2-28P基本一樣。不同之處在于,
MODE鍵、MODE指示燈和端口狀態指示燈三者組合,能從不同方面反映設備運行信息,MODE鍵負責模式切換,MODE指示燈顯示當前模式,端口狀態指示燈顯示當前模式下的信息。
該型號設備有三種模式,頭一種模式下MODE指示燈綠色常亮,端口狀態指示燈表示當前端口連接狀態;第二種模式下MODE指示燈綠色閃爍,端口狀態指示燈表示當前哪些端口提供PoE供電;第三種模式下MODE指示燈黃色閃爍,端口狀態指示燈指示當前設備的IRF成員編號,例如設備IRF成員編號為5,則編號為5的端口狀態指示燈綠色常亮。


3.S5130S-52S-H1

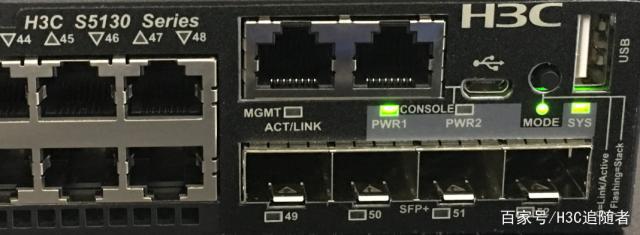

H3C交換機
該機型交換機有兩個電源模塊插槽,當前只安裝一個電源模塊,所以只有PWR1指示燈亮。

以上就是我們對H3C交換機狀態指示燈做出的介紹,希望能夠在設備日常運行中幫助大家熟練掌握。如果您有H3C交換機采購需求,可以撥打電話聯系我們。我們是一家正規專業的H3C蘇州代理商,能夠根據您的需求提供定制化產品,以高質量的服務回饋每一位客戶。
